产品说明书

产品型号：KO-TGJ

产品尺寸：33*21*11cm

额定电压：AC 220V~380V/50Hz

通讯制式：4G移动/4G电信

控制器输出：四路输出

单路负载电流：≤15A（5kw）

安装方式：壁挂式安装

使用环境条件：室内或防水配电箱内

产品重量：

包装重量：

03产品部件说明

图1-1

控制器分为五大部分：

①主控板

②通讯板

③电源

④继电器4个

⑤接线板

至尊版控制器指示灯说明：

1.通电后

主控板绿灯：常亮  主控板黄灯：快闪

通讯板绿灯：常亮  通讯板黄灯：不亮

2.联网中

主控板绿灯：常亮  主控板黄灯：快闪

通讯板绿灯：常亮  通讯板黄灯：慢闪

3.联网成功

主控板绿灯：常亮  主控板黄灯：常亮(已连上服务器)

通讯板绿灯：常亮  通讯板黄灯：快闪(已联网)

4.断电后短时间内（数秒内）与联网成功的情况一样

1、遥控开关

控制器的编号是唯一的，通过系统绑定固定的控制器，实现远程遥控开关。

2、定时开关

控制器联网的情况下，按照设定的定时进行自动开关操作。

3、电压监测

通电后可实时查看三相的电压数据。

4、电流监测

控制器联网且设备开启时，系统可查看设备工作的电流。

5、智能报警

根据控制器检测的数据进行智能报警

6、溶氧监测（选配接口）

7、水温监测（选配接口）

8、报警器（选配接口）

9、防盗线（选配接口）

控制器不带漏电保护功能，需在上级接入漏电保护开关

◆控制器需安装在室内或配电箱内，如通讯板（参考图1-1中的②通讯板）需安装在室外请垂直悬挂并做好防水防风的措施，以保障控制器正常使用。

◆任何接线/检查等操作务必把控制器断电后进行，请勿带电操作！

1、三相380V接线（三相三线）

2、三相380V接线（三相四线）

3、单相220V接线

4、调试

步骤一：确认输入端接线和输出端接线无误后，合闸漏电开关

步骤二：查看电压表电压是否正常，三相电压正常范围是353.4V至406.6V，单相电压正常范围是198V至242V，如电压不正常请往上级找原因。

步骤三：参考系统操作说明，绑定并布置增氧机，查看控制器是否联网（系统的增氧机图标显示蓝色）。开启第一路设备，查看工作电流是否符合正常范围（三相增氧机测试正反转）。电流正常可进行电流报警值设置。

附：三相电流计算公式：电流＝功率/（√3×电压×cosφ×效率）

单相电流计算公式：电流＝功率/（电压×cosφ×效率）

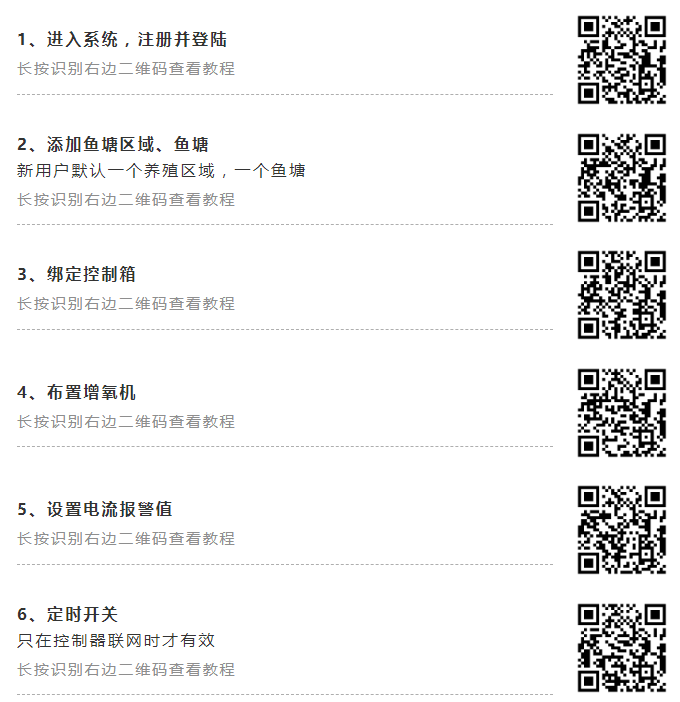

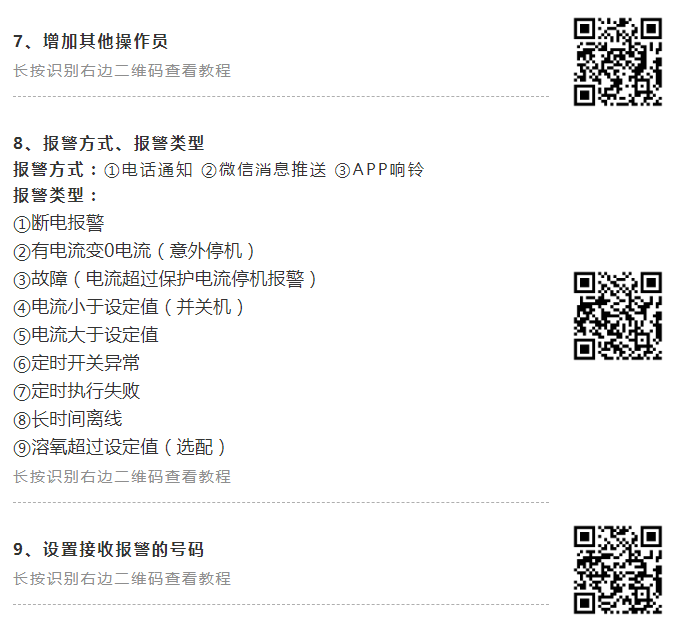

进入渔易管理系统有以下渠道：

微信公众号小程序APP

下载链接

具体操作步骤如下

1、使用过程中如发现主控板/通讯板/电源灯的绿灯都不亮，则可能是电源问题；

2、使用几年后中若发现电源灯不亮，可先确认输入三相电压是否正常，若正常，则有可能是电源寿命已到，应及时向本公司自费更换；

◆请选择优质的漏电开关及电缆线，并保持安全规范的安装方式，使用符合国家安全和环保标准的配件；

◆输入电压和接入的设备应符合本产品使用范围，否则导致本产品未能正常运行的，由此造成的损失及责任由用户自行负责；

◆接入设备或更换其他设备后每一路都需要重新自行调整电流保护值/报警值，以达到最佳使用效果；

◆重启控制器需切断控制器电源2分钟以上方可实现重启；

◆控制器的每一路输出仅允许接1台符合功率范围内的设备；

09风险警示

（1）本产品为养殖工作的辅助工具，不能完全代替养殖工作的管理，用户应自行注意养殖情况的变化，在使用本产品过程中，应注意本产品的使用方法、流程及注意事项，以便本产品能更充分发挥功效。

（2）因本产品的使用主要依靠网络服务进行，如非因我司原因造成网络服务暂停、中断、延迟或终止等情况，我司尽力协助用户解决本产品的后续使用事宜，我司不承担相应的责任及损失。

（3）本产品除首年使用外，用户从次年开始需要每年缴纳相应的网络服务费用用于维护产品的网络服务正常运行，用户应自行选择相应的网络服务费用套餐及自行注意缴费时限，否则，由此造成的损失及责任由用户自行承担。

（4）用户应自行配备本产品适用的环境及设施、设备等配套设施，否则，导致本产品未能正常运行的，由此造成的损失及责任由用户自行承担。

（5）在使用本产品期间的，如因用户个人违规操作导致相关的人身安全责任均由用户自行承担，如造成我司损失的，我司有权向用户进行索赔。
